viernes, 31 de octubre de 2008

Mensaje capas no reconciliadas autocad

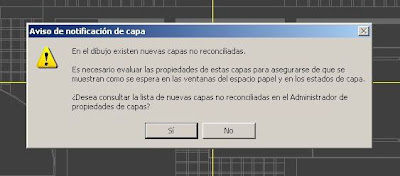

Tengo al autocad 2008 desde hace poco, alguien me puede explicar que son las capas no reconciliadas "unreconcilied new layers" y como se puede hacer para quitar los mensajes de alerta que salen al respecto.




Yo pondria la variable LAYERNOTIFY en valor cero =0


---Las capas no reconciliadas son capas generadas en el dwg por procesos alternativos como copy paste de un dibujo a otro, o refx, en vez de crearlas en el administrador de capas. Autocad pone estas capas en modo "espera" hasta que el usuario las reconcilie desde el administrador de capas.
1.- Puedes reconciliarlas a mano (y que formen parte de nuestra lista de capas del administrador) desde el administrador de capas.
2.- Puedes desactivar el mensaje (que es un coñazon que aparezca) porke nos da igual que formen parte de nuestra lista y asi siempre podremos acceder a esas capas creadas indirectamente.




-----LAYEREVAL y LAYERNOTIFY Poniendo a cero cualquiera de estas dos variables conseguirás eliminar esos mensajes. LAYEREVAL=0 desactiva la evaluación de capas a reconciliar, mientras que LAYERNOTIFY=0 desactiva tan sólo los mensajes de alerta sobre capas pendientes de reconciliación. De todas formas, estas herramientas de reconciliación de capas pueden ser útiles en muchos casos.Te aconsejo que consideres bien si realmente te interesa prescindir de ellas. Un saludo


Según la ayuda de Autocad.-

-----Las capas no reconciliadas son capas nuevas añadidas al dibujo y todavía no reconocidas por el usuario ni marcadas manualmente como reconciliadas.


La reconciliación de nuevas capas es el proceso de revisión manual de las capas para evitar posibles errores antes de trazar el dibujo o cuando se restituye un estado de capa. Las capas no reconciliadas son las nuevas capas añadidas al dibujo o a referencias externas enlazadas desde la última evaluación de la lista de capas.



La existencia de nuevas capas en la lista de capas se comprueba cuando se utiliza un comando, como TRAZAR. En los nuevos dibujos, se crea una línea base de capas cuando se guarda o traza el dibujo por primera vez. Cuando se guarda un dibujo por primera vez, se crea la línea base de capas y todas las capas incluidas en el dibujo guardado se consideran reconciliadas (no nuevas). Las capas añadidas una vez guardado el dibujo por primera vez se consideran capas nuevas no reconciliadas.
Nota La línea base de capas se crea cuando la variable de sistema LAYEREVAL está definida como 1 o 2.


---- Dos variables que te pueden interesar, sobre todo la segunda.
LAYEREVAL
Determina cuándo se evalúa la lista de filtros Nuevas capas no reconciliadas en el Administrador de propiedades de capas para las capas nuevas.
El parámetro se almacena en un entero usando uno de los siguientes valores:
0 Desactivada
1 Detecta cuándo se añaden nuevas capas de referencias externas en el dibujo
2 Detecta cuándo se añaden nuevas capas en el dibujo y referencias externas
LAYERNOTIFY
Indica cuándo aparece una alerta para las capas nuevas que aún no se han reconciliado.
0 Desactivada 1 Imprimir 2 Abrir 4 Cargar/Recargar/Enlazar referencias externas 8 Restablecer estado de capa 16 Guardar 32 Insertar
------

miércoles, 15 de octubre de 2008

Manual básico de autocad 2000


Ya hace años que circula un manual de autocad realizado por Israel Sabater Navalón sobre autocad 2000. Este manual es básico-medio, tambien posee un manual de capas e impresión como usar espacio papel e imprimir. Ambos os los podeis descargar en su web.


Lo bueno de un manual así es que hasta la versión 2008 es valido. Os lo recomiendo, os lo ojeais y luego me decis si os ha servido para aprender...

jueves, 9 de octubre de 2008

Como aplicar escalas en autocad para imprimir.

¿Como aplicar escalas en autocad para imprimir?.- Para cualquier persona que no este familiarizada con el tema se hace muy complejo el andar calculando las escalas en autocad, y mucho mas complejo imprimir a escala. Es problema generalmente radica en un desconocimiento a nivel general de los conceptos ESCALA, UNIDADES y FORMATO de dibujo técnico, algo que cualquier escolar mal aprende en la escuela y que solo un delineante o universitario llega a comprender por completo en su oficio y algunos no llegan ni a eso. Jejej que malo soy.

Bueno procedo a explicar el concepto, es relativamente difícil de entender por eso os enseño un método pa Vagos. Para poder imprimir a escala hay que definir los 3 conceptos y en este orden UNIDADES, ( ESCALA y/o FORMATO ).
  • Las UNIDADES se deben averiguar con una cota (que no esté escalada) o el valor dist, de algún elemento del dibujo de manera que si miden una puerta y el valor de cota o dist es 0.8 el dibujo esta en metros, si es 800 está en milímetros y si es 80 se dibujó en centímetros. Haremos el caso más común en Arquitectura he dibujado la planta de un edificio en METROS. Fijaos que ya puedo leer el valor de ESCALA DE VENTANA GRÁFICA en la columna M y el de la ESCALA en E.


  • Lo siguiente es algo que exige CRITERIO y de eso no tenemos todos (me incluyo) debemos elegir entre que el plano ocupe TANTO o que SE LEA o se PUEDA MEDIR. Esto el lo que nos hará definirnos por un tamaño de hoja y una escala determinada. Deberemos hacernos o hacer (a nuestro jefe) Preguntas como ¿Son planos para dibujar sobre ellos y llevar a obra? Preferible A3 y escala la que se vea lo que queremos ¿Son planos para proyecto? El formato para doblar es A2, A1 la escala la que valga y que sea normalizada para ese tamaño de hoja. ¿Es para hacer una medición? pues escala 1/100 y no necesitarás el escalímetro para medir, cualquier regla valdrá, si eso no te importa puedes poner escalas que multipliquen por 2 o 4 para obtener la medida real por ejemplo 1/50 1/25. Yo por ejemplo siempre intento que entre en un A3 con la escala que se pueda (normalizada), es lo mas cómodo para doblar y llevar.



  • el TAMAÑO DE HOJA o también llamado FORMATO. Si es lo que prima a la hora de plotear el plano (y aunque nadie lo crea tambien a la hora de dibujar textos y cotas para que se lean después) He ideado la tabla del lado de la izda de la imagen superior para dibujos en unidades metro fijaos. La idea es la siguiente tengo una planta de edificio de ancho 50 metros (valor ejex) y alto 35 metros (valor ejey). Fijaos que estas dimensiones son del área amarilla (incluyendo las cotas que se deben imprimir y con cierto margen además). Pues de las 2 medidas cual es más restrictiva? el alto o el ancho? Pues lo miramos en tablas.




De esta manera vemos que si queremos que en ancho entre en un A3 la escala deberá ser para la medida 50 de nuestro dibujo (debe entrar en 60 columna A3H) da la escala de la columna E = 1/150. Magia. También comprobamos el alto el dibujo tiene 35 (en la columna A3V la medida inmediata sup es 42) coincide la escala anterior a demás. Luego en A3 nuestro dibujo entra con escala 1/150. ¿Y en los demás formatos que escala haría que entrase nuestro dibujo? Para un A4 E=1/250; A3 E=1/150; A2 E=1/100; A1 E=1/75; A0 E=1/50.

  • La ESCALA si lo que prima es la escala.- lo tenemos más fácil porque solo existirá un único tamaño de formato que valga para nuestro dibujo. Por ejemplo escala 1/100 para que entren en ancho columna A2H con medida 58 cumple (nuestro dibujo tiene 50). al igual que cumple el A2V con medida 41 (nuestro dibujo tiene 35). Por ejemplo escala 1/200 en ancho columna A3H con medida 80 cumple (nuestro dibujo tiene 50). al igual que cumple el A3V con medida 56 (nuestro dibujo tiene 35).


Esto es para saber la escala nada más y se aplica a conceptos de DIBUJO técnico y normativa y es algo que tendría que estar sabido. la novedad es quizá conocer el coeficiente de ESCALA DE VENTANA GRAFICA este varía según la unidad de dibujo M, CM y MM son las columnas a consultar. Comprobad que para una escala 1/100 el M es 10 , este valor M=10 es un factor de multiplicación del zoom de la ventana gráfica, en el espacio papel. Ya no tengo que andar calculando el factor porke está en la tabla (Doble utilidad) este valor es el que hay que cambiar en las propiedades de nuestros objetos ventanas gráfica de la VMULT, en el modo papel, luego se debe encuadrar en EM dentro de la ventana gráfica (pero sin cambiar el zoom de la vista que sino se cambia la escala).
