martes, 30 de junio de 2009

Simbolos eléctricos de unifilares y descripcion

Símbolos eléctricos de unifilares y descripción de los mismos. Es difícil darse cuenta de las sutiles diferencias entre un símbolo y otro, en los esquemas unifilares que los electricistas te dan dibujados a mano, para que el delineante lo pase a "limpio".

En resumen que me lío, he encontrado una pagina que te explican todos los diferentes símbolos según normativa Norma UNE-EN 60617 (IEC 60617)






martes, 2 de junio de 2009

Cambiar un tipo de sombreado por otro en autocad

KURIOSIDAD1 ¿Cómo harías en autocad una sustitución de un tipo de sombrado por otro para todo el dibujo?

Es fácil y difícil a la vez, para cambiar 1 solo sombreado solamente tendríamos que pinchar dos veces sobre él en alguna de la líneas que lo formen y de esta manera saltaría el editor de sombreado. Aquí cambiaríamos el nombre y propiedades aceptándolas.

Pero cuando queremos hacerlo de golpe todos los sombreados sólidos pasen a ser rallados, lo tenemos un podo más difícil porque con múltiples selecciones no funciona el editor.

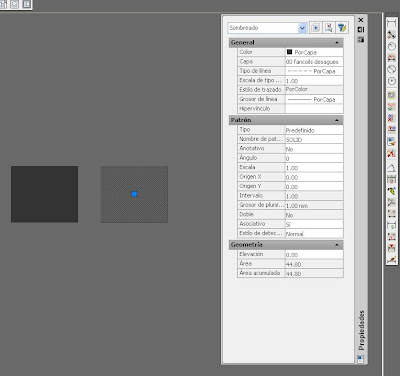

Lo primero sería saber cómo se llama el patrón a sustituir para ello nos valemos de la barra de propiedades de objetos (CTROL+1). En la barra de propiedades se listan solamente las propiedades de los objetos en ese momento designados, luego designamos el patrón y nos fijamos en cómo se llama en la casilla nombre de patrón.
Aquí directamente podemos cambiar el nombre del patrón pinchando sobre la casilla del nombre y luego pinchando en los puntos suspensivos que aparecen en la casilla se podría sustituir el sombreado SOLID por el elegido en el cuadro de dialogo nombre de patrón que aparecerá.

Esto vale para todo lo que designemos y aparezca listado en la barra propiedades. Existe una forma de designar TODOS lo sombreados con el nombre SOLID y se realiza con la Selección rápida. Este comando _qselect tiene diferentes botones y uno de ellos se encuentra en la barra de propiedades en la esquina superior derecha. Si lo pulsas aparece el cuadro de dialogo de selección rápida.


Aplicar en todo el dibujo, Tipo de objeto sombreado, Propiedades Nombre de patrón, IGUAL A SOLID y ACEPTAR. Así hemos designado todos los sombreados sólidos del dibujo y ya podemos sustituir en la barra PROPIEDADES su nombre de patrón por el que queramos nosotros, como hemos explicado.

Os insto a dar o comentar alguna otra posibilidad, un saludo.
