Comandos autocad

Comandos autocad
  • Los comandos en autocad

El tratamiento de un comando de autocad va en función de la version de autocad en que los mismos funcionan. Detás de cada comando va asociada una o varias programaciones y su complejidad se asemeja a la versión de autocad en que funcionen. No es lo mismo un objeto antigüo que uno nuevo porque a cada objeto o entidad se le asocían mayor o menor número de propiedades, de ahi que aveces fallen los calculos y cosas así. O de que pese más o menos un dwg.

En la parte de abajo del area de dibujo de autocad se encuentra la Barra de línea de comando. Se activa y desactiva con CTRL+9




Lo primero nos toca diferenciar entre variable y comando de autocad. Una variable obliga a los comandos a calcular de una manera o de otra en función de su valor y un comando ejecuta una operación con objetos o entidades de autocad. Así en autocad tendremos dos importantes LISTAS que aprender o cuando menos saber de su existencia.

  1. La lista de comando de autocad

  2. La lista de variable de autocad

Ambas se encuentran metidas en la ayuda de la versión de autocad. Por ejemplo en autocad 2010 las encontraremos en la siguiente ruta.

  1. F1/CONTENIDO/LISTA DE COMANDOS/COMANDOS (ordenados alfabeticamente)

  2. F1/CONTENIDO/LISTA DE COMANDOS/VARIABLES DE SISTEMA (ordenados alfabeticamente)

Podemos acceder a un listado de todos los valores de las variables de sistema que en ese momento estan usándose con el comando tecleando MODIVAR intro ? intro * intro, acontinuación salta la ventana de texto y con intro se accede a todo el listado (que son muchas).

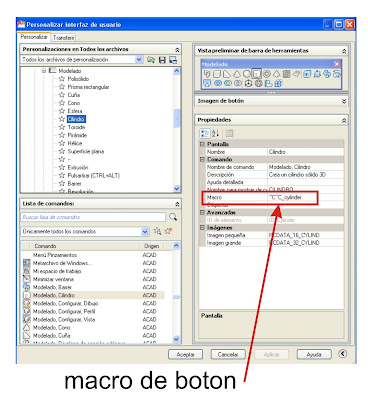

Los iconos llaman a comandos con su función macro (ver presonalización de macros de botón AKI reportaje y manuales)





Pero se puede escribir el comando directamente sobre la linea de comandos + intro para ejecutar (cuidado intro sin nada escrito es repetir la ultima operación o comando de autocad).

Las variables funcionan igual, se escriben en linea de comando intro se le da un valor generalmente numero y aceptamos ocn intro

Independientemente de si es española o en español la versión se puede acceder a un comando en ingles si precedede guion bajo por ejemplo _LINE es LINEA y funcionará igual.

Los comandos tienen atajos denominados ALIAS, se pueden definir editando el archivo de texto acad.pgp, por ejemplo al comando linea se le asocia el atajo o alias L (ahorrando inea con 4 pulsaciones).

Un comando autocad generalmente requiere información para ejecutarse y se queda en modo espera, hasta que o se la das pinchando en el area gráfica, o se la escribes en forma de coordenada, o precisas un camino con la letra en mayuscula de la opción del comando, casi siempre aceptando con un INTRO o con el boton derecho o con la barra espaciadora.

La programación LISP permite programar comandos, estos son los más valorados ya que hacen tareas personalizadas en el programa que usas.

Unos comandos valorados son los de las rutinas express, y dentro de ellas _flatten. Convierte todo el dibujo a 2D eliminando posibles errores y simplificando la geometría poniendo todo en un mismo plano de trabajo generalmente el universal.

Las rutinas LISP y las macros de botón simplifican enormemente el trabajo del día a día, ahorrando miles de aceptares y rutas de comando que de otra manera tendríamos que introducir perdiendo tiempo y haciendo tedioso nuestro trabajo.

Una forma bonita de trabajar es pensar como hacer los dibujos con el menor numero de clics o pulsaciones de teclado. En un principio no mejora el rendimiento pero simplificar en macro-planos es ganar en salud a la hora de mover grandes geometrías o plottear planos A0.




lunes, 13 de diciembre de 2010

2 Tipos de PRESENTACION EN PROGRAMAS CAD. Tal cual.

2 Tipos de PRESENTACION EN PROGRAMAS CAD. Tal cual lo muestra el programa.

Pues eso, los diferentes programas cad poseen modos de visualización de sus sólidos que son bastante resultones y que como solución de presentación del modelo para un "rápido" valen perfectamente. Por regla general cogen las propiedades del color de la capa donde esten insertadas, luego si nos queremos lucir elegiremos colores complementarios y un color de fondo aceptable.



Por ejemplo a partir de una foto de google maps arrancariamos un solido para ver el efecto 3d. Pues un rapido nos mostraría la imagen que vemos ¿no seria mejor si el solido tuviera colores complementarios?




Este caso de molelo conceptual de un Autocad, Inventor, o paquete autodesk pues es bastante aceptable.



Hay programas de uso normalito para diseño de muebles básicos que en su vista para modelar ya presentan el 3D de una forma aceptable y que con un simple imp pant y algo de corel o photoshop nos puede salvar el pellejo en un visual para un presupuesto.




El programa lider a este respecto es el sketchup de google. Con su modo de visualización sketch nos muestra presentaciones como si el modelo 3d fuese un dibujo a mano alzada. Dibujado plano sin color o con texturas.





Autocad tambien realiza presentaciones muy aceptables como podemos ver.






Con este post pretendo dar una solución rápida a algo que suele dar quebraderos de cabeza. Como siempre espero vuestras opiniones.
